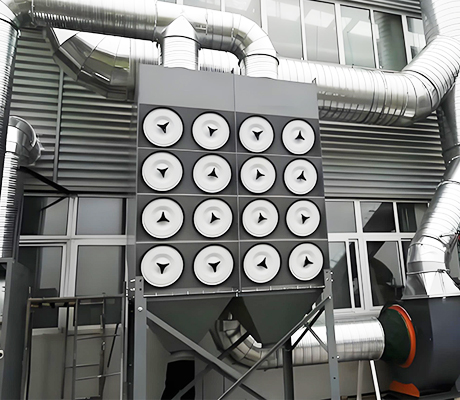

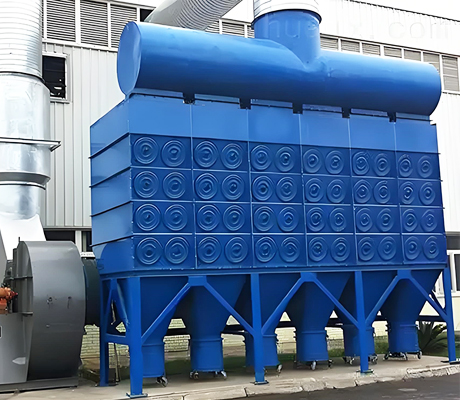

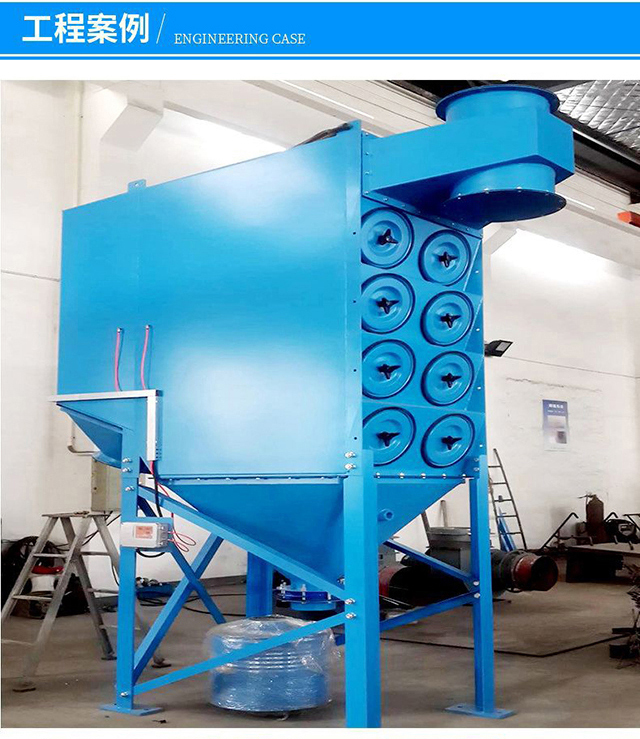

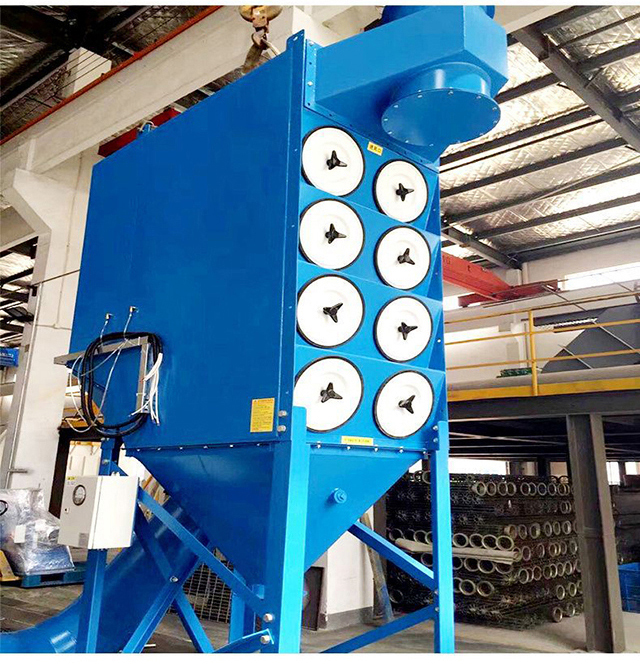

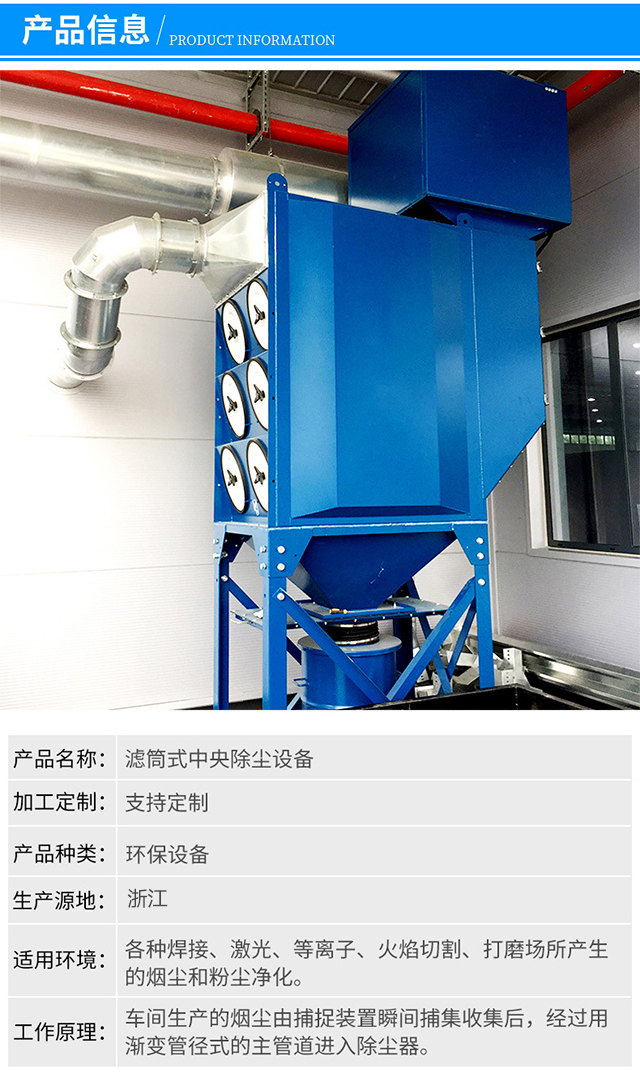

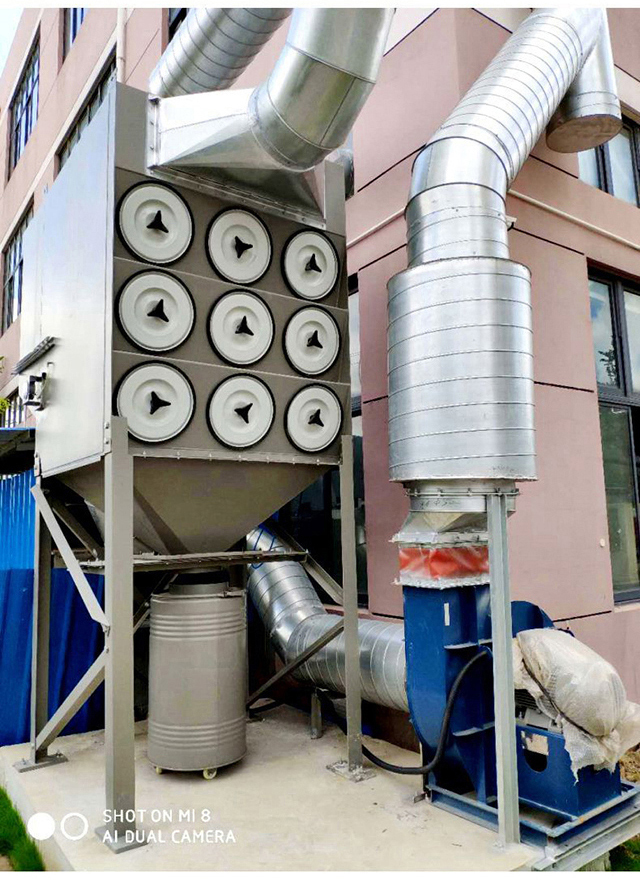

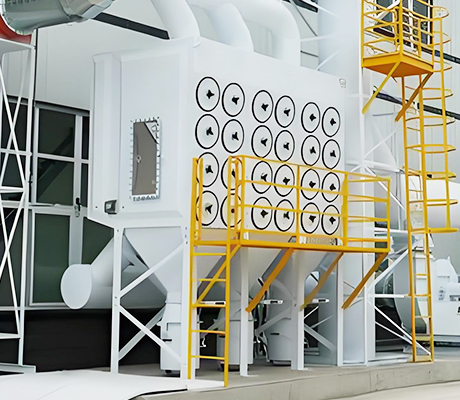

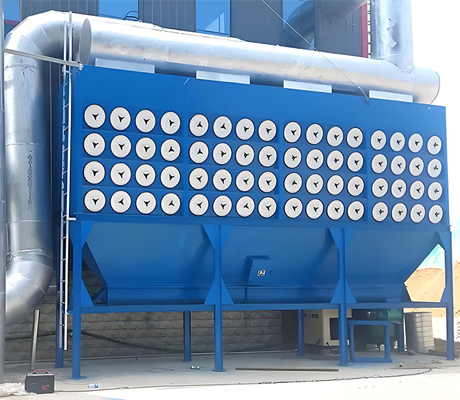

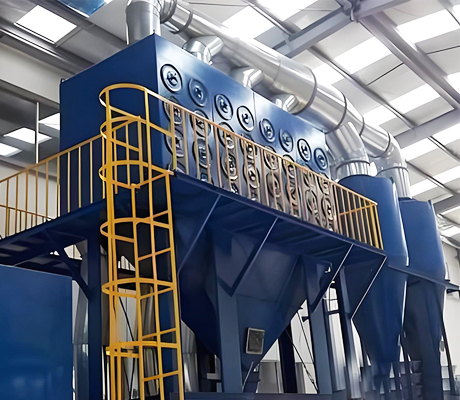

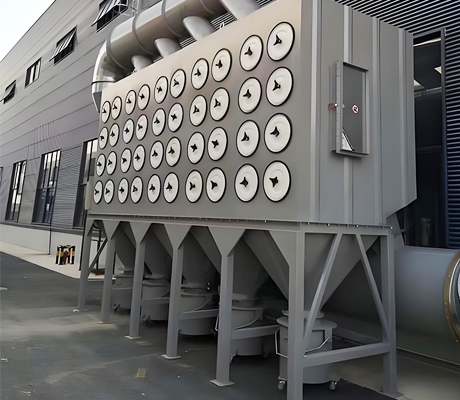

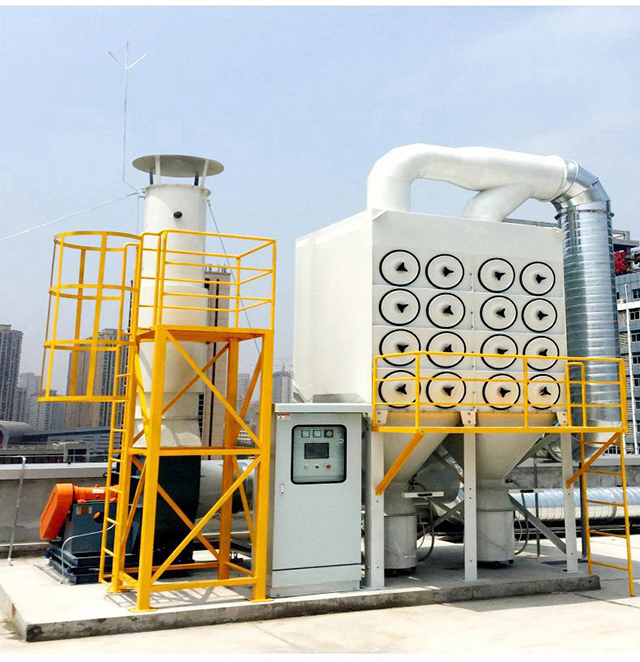

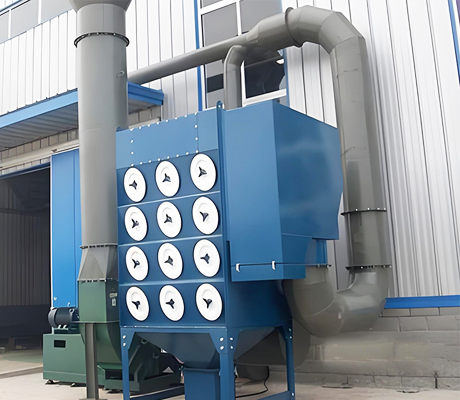

斜插式濾筒除塵器全面解析

一、工作原理與結構特點

斜插式濾筒除塵器是一種高效除塵設備，采用沉流式布局及濾筒斜裝結構，具有獨特的工作機制。其工作原理如下：

1、?含塵氣體處理流程?：含塵氣體在風機作用下進入除塵器底部氣箱進行預處理，然后進入上箱體各除塵室。粉塵吸附在濾筒外表面，過濾后的干凈氣體透過濾筒進入凈氣腔并匯集至出風口排出；

2、清灰系統?：當濾筒積灰使設備阻力達到1400~1600Pa時，PLC脈沖自動控制器啟動清灰系統，對濾筒進行壓縮空氣脈沖反吹清灰，清灰后經自然沉降，再打開凈氣出口通道，逐室循環清灰。

?3、結構特點?：

（1）采用150°傾斜抽屜式安裝，使濾筒拆換更方便；

（2）塵氣入口設置擋塵板，有緩沖及耐磨作用；

（3）模塊式組合，大小可以隨意選擇；

（4）可擴大原有組合，增加除塵機組，不需對原有設備進行太多改動。

二、參數與選型指南

1、關鍵技術指標

?（1）過濾效率?：對PM2.5捕集率≥99.97%，排放濃度<5mg/m3；

??（2）運行阻力?：初始150-250Pa，正常800-1200Pa，極限≤1500Pa。

2、過濾風速?

?（1）常規粉塵：0.8-1.2m/min；

?（2）粘性粉塵：≤0.6m/min；

?（3）超細粉塵：0.4-0.6m/min；

??（4）清灰周期?：壓差觸發或時間控制(通常2-8小時)。

3、選型計算示例

某汽車焊接車間需處理風量30000m3/h，選型步驟如下：

?（1）?計算過濾面積?：Q/(60×v)=30000/(60×0.8)=625㎡；

??（2）確定濾筒數量?：選用325×660mm濾筒(單支22㎡)，需29支；

??（3）配置清灰系統?：脈沖閥數量=濾筒數/每個閥負責濾筒數(通常6-10)。

4、特殊工況適配?

?（1）高溫環境(>120℃)：選用金屬纖維或陶瓷濾筒；

?（2）易燃粉塵：配置防靜電濾筒+氮氣惰化系統；

?（3）高濕氣體：增加旋風預分離器+防水濾材。

三、主要優缺點分析

1、優點

?（1）高效除塵?：能有效捕捉各種粒徑的粉塵顆粒，包括細微顆粒物，除塵效率可達99.6%以上；

??（2）緊湊設計?：斜插式布局充分利用空間，設備整體結構緊湊，占地面積小；

??（3）維護便捷?：濾筒采用斜插方式安裝，更換十分方便，大大降低維護難度和時間成本；

??（4）適應性強?：可適應不同工況和粉塵類型，在一般性粉塵或特殊性質粉塵下都能穩定工作；

??（5）低能耗?：運行過程中能耗相對較低，有助于企業降低生產成本；

??（6）長壽命?：設計對濾筒損傷小，能延長濾筒使用時間，減少更換頻率。

2、缺點

??（1）成本較高?：相比布袋除塵器，濾筒除塵器成本高約30%~50%；

??（2）工藝復雜?：制作工藝更為復雜，導致其成本較高；

??（3）適用限制?：相比豎插式濾筒除塵器，在處理效果上略遜一籌。

四、應用場景與行業領域

斜插式濾筒除塵器廣泛應用于多個工業領域：

（1）焊接行業：焊接煙塵處理，能高效捕捉0.01-1μm的細微煙塵，PM2.5濃度可從800-1200μg/m3降至標準值；

（2）制藥行業：粉料回收凈化，模塊化設計可根據需求組合不同風量機型；

（3）化工行業：原料處理粉塵，處理高濃度粉塵(可達數千mg/m3)，適應復雜成分；

（4）食品行業：糧食加工粉塵處理，過濾風速0.8-1.2m/min，適合輕質粉塵；

（5）電子行業：精密制造粉塵處理，覆膜濾筒可達0.3μm精度，滿足潔凈車間要求；

（6）機械行業：金屬加工粉塵處理，處理金屬氧化物粉塵，延長設備壽命。

此外還應用于冶金、建材、碳素、木材加工、電廠等行業，能有效改善工作環境，使排放符合環保法規。

五、技術參數與選型指南

（一）關鍵技術參數

?1、風量范圍?：標準產品覆蓋5000-15000m3/h20，模塊化設計可擴展至48000m3/h；

2、過濾面積?：常見600-960㎡3233，計算公式為Q/(60×v)，其中Q為處理風量(m3/h)，v為過濾風速；

?3、過濾風速?：

（1）常規粉塵：0.8-1.2m/min；

（2）粘性粉塵：需降至0.6m/min以下；

（3）超細粉塵(粒徑<1μm)：0.4-0.6m/min。

4、運行阻力?：新濾筒初始阻力約150-250Pa，正常運行宜控制在800-1200Pa；

?5、排放濃度?：先進型號可達5mg/m3以下，水泥廠應用案例實測僅1.3mg/m3。

（二）選型步驟與案例

?1、確定風量需求?：計算公式Q=60×V×A(Q風量m3/h,V風速m/min,A過濾面積㎡)。某汽車廠焊接工位增加20%時，需將8000m3/h設備升級至10000m3/h型號。

2、分析粉塵特性?：

（1）PM2.5占比>30%需0.3μm精度濾筒；

（2）安息角>45°的粘性粉塵應選氟化處理濾材；

（3）露點溫度+10℃是濾筒耐溫下限。

?3、焊接行業案例?：某汽車制造廠采用處理風量30000m3/h的脈沖濾筒除塵器，排放濃度穩定低于10mg/m3.

4、制藥行業案例?：模塊化設計允許將4萬風量整機拆分為4臺1萬風量單機，或組合不同風量模塊(如2個1.5萬+1個1萬)。

六、維護保養方法

?1、日常維護?

（1）每天記錄進出風口壓差數據，正常范圍800-1500Pa；

（2）壓差持續高于2000Pa表明濾筒堵塞嚴重，需立即處理；

（3）每月至少進行1次電磁閥全面測試。

?2、濾筒檢查與更換?

（1）定期檢查濾筒表面是否有破損、堵塞或過度磨損；

（2）建立"三級更換制度"：新濾筒→備用濾筒→應急濾筒；

（3）更換標準：透氣量下降率≥30%，破損面積>5cm2，使用時長>8000小時。

?3、清灰系統維護?

（1）檢查脈沖閥、壓縮空氣管道、噴吹管等部件；

（2）壓縮空氣壓力穩定在0.4-0.6MPa，含水量<1.5%；

（3）噴吹管偏移超過3mm就會影響清灰效果。

4、?密封系統維護?

（1）花板密封條每半年更換一次，選用耐高溫硅膠材料；

（2）使用激光水平儀檢測安裝平面度，公差應≤2mm/m；

（3）卸灰閥漏風率需控制在<3%。

?5、智能維護技術?

（1）加裝IoT傳感器監測濾筒振動頻率(正常值20-50Hz)；

（2）溫度梯度變化(預警值>10℃/h)；

（3）清灰周期自適應調整算法。

七、市場現狀與品牌選擇

1、市場現狀

（1）市場規模?：2025年中國濾筒式除塵設備市場規模預計達148億元人民幣30，年復合增長率12%；

?（2）技術趨勢?：智能化產品滲透率提升至45%，AIoT遠程監測系統普及率達50%；

（3）政策驅動?：國務院《空氣質量持續改善行動計劃》要求2025年P(guān)M2.5濃度較2020年下降10%。

2、品牌選擇建議

?（1）技術匹配?：根據粉塵特性(粒徑、濃度、成分)選擇濾材和清灰方式；

?（2）能效考量?：變頻風機在風量波動>30%的工況中可節省25%電耗；

?（3）售后服務?：選擇擁有專業研發團隊和完善服務體系的企業；

（4）?成本平衡?：普通工況可選擇經濟型MC-II系列，防爆要求需FM系列。

斜插式濾筒除塵器特別適合空間有限、對除塵效率要求高的場合，如焊接車間、制藥廠等。
