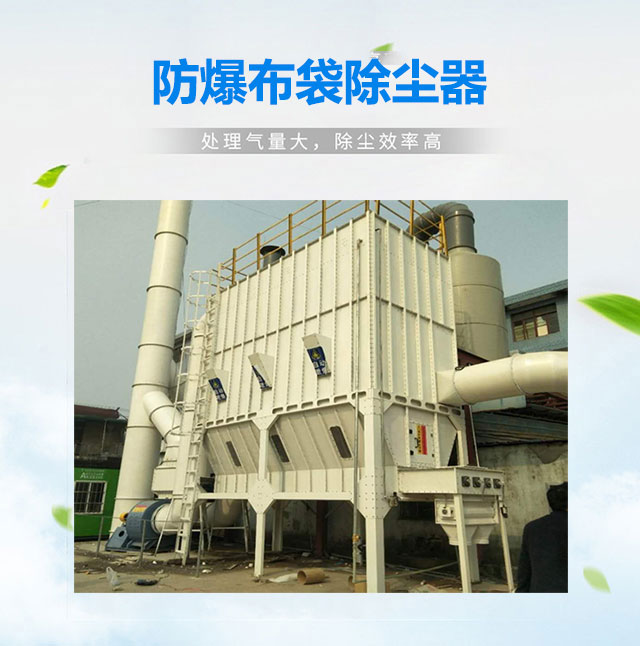

防爆布袋除塵器

　　防爆布袋除塵器主要處理易燃易爆工況的粉塵處理，如有色金屬粉塵，鋁粉，鎂粉，鋅粉，面粉，木工粉塵，煤粉等易燃易爆粉塵，除塵率在99.5%以上，粉塵排放達標，符合地方環評排放標準。

防爆布袋除塵器全面解析

防爆布袋除塵器是工業粉塵治理領域的關鍵設備，廣泛應用于存在爆炸風險的粉塵環境。本文將系統介紹其工作原理、結構特點、應用場景、選型指南、維護規范、行業標準及市場情況，幫助您全面了解這一重要設備。

一、基本概念與工作原理

防爆布袋除塵器是一種專為易燃易爆粉塵環境設計的除塵設備，結合了布袋過濾技術與多重防爆措施。其核心功能在于高效捕集粉塵的同時，通過特殊設計防止粉塵爆炸事故的發生。

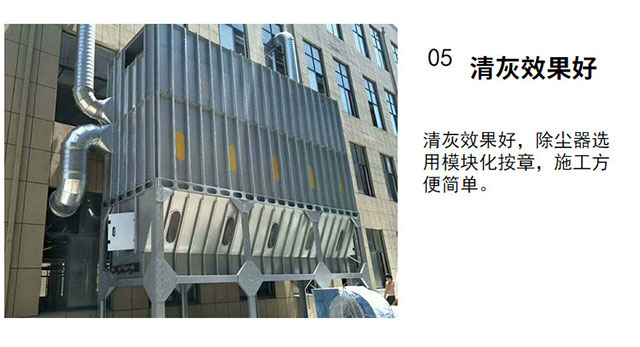

1、?工作原理?：含塵氣體進入預收塵室后，氣流方向急劇改變，粗顆粒粉塵因慣性碰撞落入灰斗，其余隨氣流進入裝有除塵布袋的過濾室。粉塵附著于濾袋外表面，凈化后的氣體穿過濾袋進入凈氣室排出。隨著濾袋表面粉塵增厚，系統通過脈沖氣流清灰，保持過濾效率。

2、防爆機制?：

（1）采用防靜電濾料(表面電阻<10?Ω)避免靜電火花；

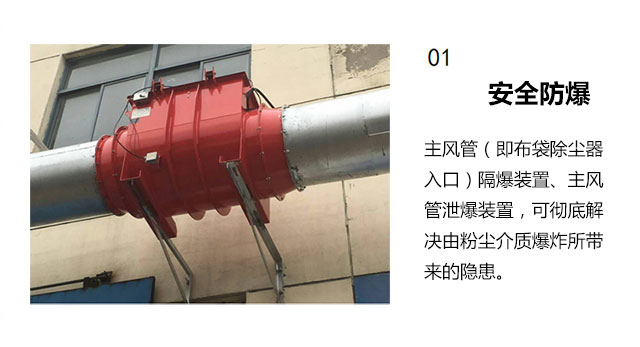

（2）配備泄爆片(響應壓力12kPa)或隔爆裝置；

（3）防爆電機和電氣組件(符合IP65防護等級)；

（4）智能監控系統實時檢測溫度、壓力等參數。

二、結構與核心組件

防爆布袋除塵器主要由以下部件構成：

（1）箱體：主體結構為碳鋼/不銹鋼材質防爆設計要點（氣密性設計，泄爆面積≥0.05m2/m3）；

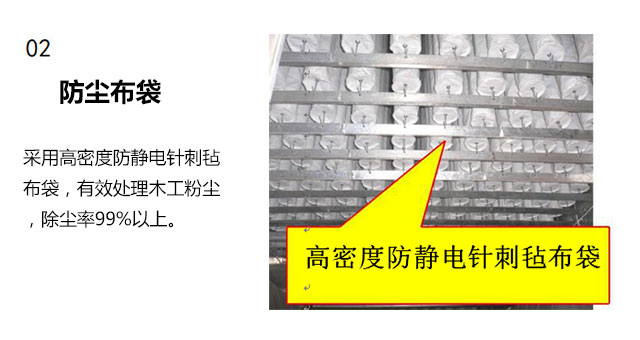

（2）布袋組件：核心過濾部件，材質多樣，防爆設計要點（防靜電處理，表面電阻10?-10?Ω）；

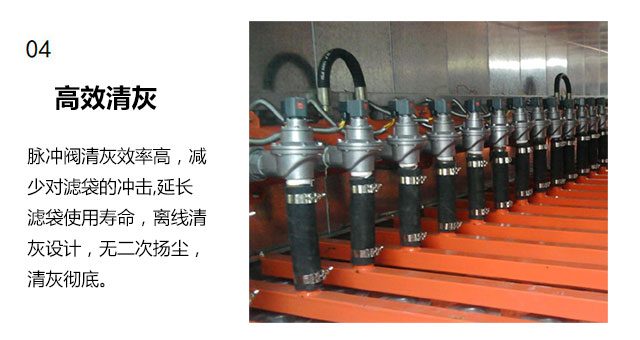

（3）清灰系統：脈沖閥、氣包、噴吹管，防爆設計要點（防爆電磁閥，0.5-0.7MPa噴吹壓力）；

（4）灰斗：收集脫落粉塵，防爆設計要點（71.5°黃金傾角防堵塞設計）；

（5）進出風口：氣流通道，防爆設計要點（導流板使氣流分布均勻度達95%）；

（6）控制系統：PLC控制柜、傳感器，爆炸壓力超限自動停機）。

三、應用場景與行業案例

防爆布袋除塵器廣泛應用于以下高危行業：

1、?典型應用領域?

?金屬加工?：鋁鎂合金打磨車間，處理金屬粉塵；

?化工行業?：塑料、染料等易燃粉末處理；

?糧食加工?：面粉、淀粉等有機粉塵環境；

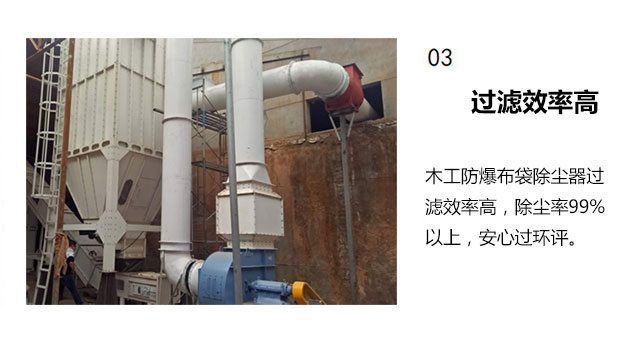

?木材加工?：木屑、鋸末等纖維性粉塵；

?煤炭行業?：煤粉收集與處理。

2、成功案例?

（1）鋁粉加工車間采用防爆布袋除塵器后，實現99.9%除塵效率并保持5年"零爆燃"記錄；

（2）某汽車零部件工廠使用五位一體防爆系統(導電纖維濾料+泄爆片+抑爆裝置+火花捕捉器+PLC監控)，排放濃度穩定控制在10mg/m3以下；

（3）家具廠木工車間應用防爆布袋除塵器，有效處理易燃木屑粉塵，顯著改善工作環境。

四、技術參數

關鍵性能指標

（1）處理風量10,000-80,000m3/h，選型考慮因素：根據粉塵濃度增加15-20%安全余量；

（2）過濾風速0.8-1.2m/min，選型考慮因素：微細粉塵取低值(0.6-0.9m/min)；

（3）過濾面積160-200㎡(200袋型號)，選型考慮因素：高粉塵負荷需增大面積；

（4）防爆等級Ex dⅡC T4 Gb，選型考慮因素：根據粉塵爆炸特性選擇；

（5）排放濃度≤10mg/m3，選型考慮因素：滿足GB16297-2019標準。

五、選型建議

?1、材質選擇?

（1）常溫環境：滌綸針刺氈(耐溫130℃)；

（2）高溫環境：玻纖覆膜(耐溫260℃)或P84復合濾料；

（3）腐蝕性氣體：PTFE覆膜濾袋。

?2、清灰方式?

（1）脈沖噴吹式：適合大多數工況，能耗較低；

（2）反吹風式：適合高溫?zé)煔?280℃以下)；

（3）長袋低壓脈沖：大風量工況，減少占地面積40%。

3、防爆配置?

（1）室內安裝：必須采用無焰泄放裝置；

（2）室外安裝：可使用普通泄爆片；

（3）高爆炸風險：建議增加氮?dú)舛杌到y(tǒng)。

六、維護保養與安全規范

（一）日常維護要點

?1、每日檢查?

（1）監測進出口壓差(正常范圍1200-1500Pa)；

（2）檢查脈沖閥與提升閥狀態("聽、看、測"三步法)；

（3）排放氣包冷凝水。

2、每周維護?

（1）檢查整個清灰循環系統；

（2）排放灰斗積灰(存灰量不超過容積60%)；

（3）清洗提升閥氣路三聯件的過濾器。

3、?每月維護?

（1）檢查所有進出風閥門控制器、電磁閥、行程開關；

（2）使用紅外熱像儀掃描電機軸承溫度。

（二）防爆專項維護

?1、防爆裝置檢測?

（1）每月測試泄爆片密封性；

（2）季度檢查防爆閥動作靈活性；

（3）年度檢測防靜電接地電阻(≤4Ω)。

2、濾袋更換規范?

（1）采用防靜電工具操作；

（2）新濾袋安裝前進行熒光粉檢漏測試；

（3）確保袋間距偏差≤3mm。

?3、安全操作?

（1）停機檢修時必須完全斷電并掛牌上鎖；

（2）處理易燃粉塵時禁止使用鐵質工具；

（3）維護區域嚴禁明火和靜電產生。

七、行業標準與認證

防爆布袋除塵器需符合以下主要標準：

1、?國家標準?

（1）GB/T 3836-2021系列：爆炸性環境設備通用要求；

（2）GB/T 6719-2009：布袋除塵器性能標準；

（3）GB 15577-2018：粉塵防爆安全規程。

2、國際認證?

（1）ATEX認證(歐盟防爆指令)；

（2）IECEx認證(國際防爆標準)。

?3、最新標準變化?

（1）防爆標志調整：如"Ex d b Ⅰ Mb"替代舊版"Ex dⅠ Mb"；

（2）新增設備保護級別(EPL)要求；

（3）強化電氣裝置設計、選型和安裝規范。

八、市場分析

2025年市場概況

（1）全球市場規模：預計2029年達67.64億元(年復合增長率4.36%)；

（2）中國市場容量：2023年約12.46億元，持續穩定增長；

（3）技術趨勢：智能化(IoT監控)、新型濾料(PTFE、PPS)、模塊化設計。

九、選購建議

?1、優先考慮因素?

（1）防爆認證完整性(GB+ATEX)；

（2）濾料壽命(優質產品達3-5年)；

（3）智能控制系統(遠程監控、預測維護)。

2、?成本考量?

（1）初始投資：防爆型比普通型高30-50%；

（2）運行成本：智能系統可降低年維護費用40%；

（3）綜合效益：優質設備投資回收期約2-3年。

十、事故案例與安全警示

1、典型事故分析

（1）案例一?：水泥廠煤磨袋收塵器爆炸(2010年)

原因：煤粉積料+檢修違章動火；

后果：4人死亡；

教訓：嚴禁明火作業，必須惰化處理。

?（2）案例二?：金屬制品公司鋁粉爆炸(2014年)

原因：除塵系統長期未清理+無泄爆裝置；

后果：97人死亡，3.51億元損失；

改進：增加泄爆面積，定期清理。

?（3）案例三?：江蘇某企業除塵器未采取防爆措施(2024年)

原因：木質粉塵共用除塵系統+未落實清掃制度；

處罰：罰款9.325萬元；

警示：必須分區設置除塵系統。

2、安全改進措施

（1）建立粉塵清掃制度，作業現場積塵及時清理；

（2）不同防火分區不得共用一套除塵系統；

（3）爆炸危險場所使用防爆電氣設備；

（4）安裝火花探測和自動報警裝置；

（5）定期檢查防爆布袋除塵器泄爆裝置有效性。
